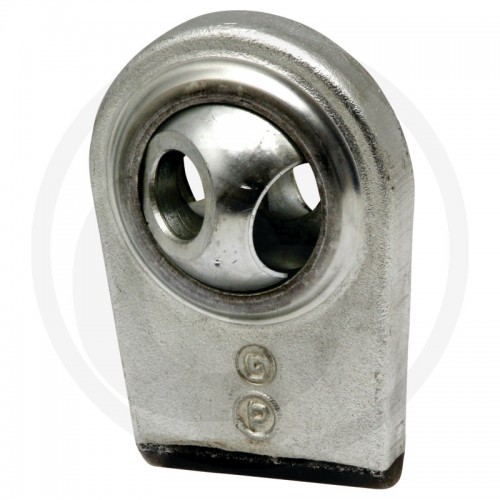

Rotule à souder CAT 1/2 Ø 22,1 / 28,4 mm – Largeur 70 mm

Cette rotule à souder CAT 1/2 est destinée aux applications nécessitant une rotule présentant un diamètre A de 22,1 / 28,4 mm. Proposée comme produit générique, elle ne possède pas de référence d’origine constructeur. Son identification doit donc être réalisée à partir de sa catégorie et de ses différentes dimensions.

Classée dans la catégorie des rotules à souder, cette pièce est conçue pour être intégrée à un montage par soudage. Avant toute commande, il est indispensable de contrôler précisément l’ensemble des cotes de la pièce à remplacer ou du support sur lequel la rotule doit être installée. Les dimensions constituent le principal critère de sélection pour ce type de produit générique.

Cette rotule correspond à une configuration CAT 1/2. Son diamètre principal, indiqué par la cote A, est de 22,1 / 28,4 mm. Cette double valeur permet d’identifier les deux diamètres associés à la rotule et doit être comparée avec les caractéristiques du montage existant.

Dimensions de la rotule à souder :

• Ø A : 22,1 / 28,4 mm
• B : 80 mm
• C : 65 mm
• D : 70 mm
• E : 22 mm
• F : 45 mm

La cote B mesure 80 mm, tandis que la cote C est de 65 mm. La dimension D atteint 70 mm. Les cotes E et F sont respectivement de 22 mm et 45 mm. La vérification de chacune de ces mesures est recommandée afin d’éviter toute erreur de sélection, notamment lorsqu’aucune référence constructeur n’est disponible pour effectuer une correspondance directe.

Le poids de cette rotule est de 1,31 kg. Cette information peut être utilisée comme élément complémentaire de comparaison avec la pièce existante. Elle ne remplace toutefois pas le contrôle des diamètres et des différentes longueurs indiquées.

Cette rotule à souder de diamètre 22,1 / 28,4 mm est couverte par une garantie de 2 ans. Pour choisir la bonne rotule, il convient de vérifier en priorité la catégorie CAT 1/2, le diamètre A, puis les dimensions B, C, D, E et F. Une comparaison complète des cotes permet de confirmer que la géométrie de la pièce correspond au montage prévu.

Ce produit étant une rotule générique sans référence d’origine, la recherche ne doit pas être effectuée uniquement à partir de la marque ou du modèle du matériel. La compatibilité dépend des caractéristiques dimensionnelles du montage. Il est donc conseillé de mesurer la pièce démontée ou l’emplacement destiné à recevoir la nouvelle rotule avant de valider la commande.

• Aucun modèle ou matériel spécifique communiqué

Cette rotule à souder constitue une solution identifiable grâce à ses dimensions complètes : Ø 22,1 / 28,4 mm, B 80 mm, C 65 mm, D 70 mm, E 22 mm et F 45 mm. Ces informations permettent de comparer précisément le produit avec les caractéristiques recherchées et de sélectionner une rotule adaptée au montage concerné.
