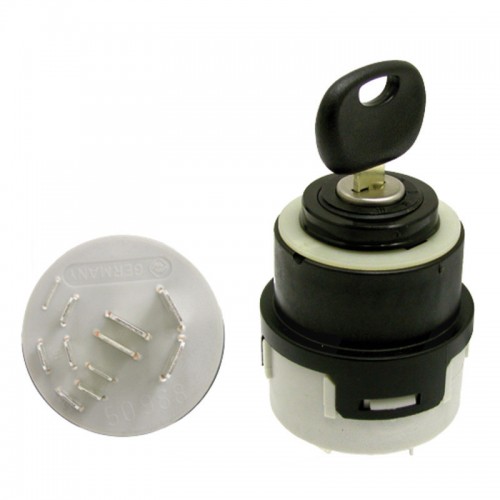

Cet interrupteur de démarrage à clé pour tracteur permet de contrôler les différentes fonctions électriques nécessaires au démarrage du moteur. Installé au tableau de bord, il assure la gestion des positions de contact, de préchauffage et de lancement du démarreur. Ce type de composant est essentiel au système électrique des machines agricoles et doit garantir un fonctionnement fiable dans des conditions d’utilisation intensives.
Ce modèle est conçu pour fonctionner sur des installations électriques en 12 à 24 volts, ce qui le rend compatible avec de nombreux tracteurs agricoles. Il dispose de plusieurs positions de commutation correspondant aux différentes phases d’utilisation : parking – 0 – contact – préchauffage – démarrage. La structure interne permet ainsi de gérer efficacement l’alimentation des circuits électriques du tracteur lors du démarrage du moteur.
L’interrupteur se monte dans un orifice d’encastrement de 28 mm, dimension standard utilisée sur de nombreux tableaux de bord de machines agricoles. La fixation est assurée par un écrou de fixation en laiton, permettant un maintien solide et durable sur le panneau de commande.
La connexion électrique se réalise grâce à 10 bornes utilisant des fiches plates 4 x 9,5 mm et 6 x 6,3 mm. Cette configuration permet de raccorder les différents circuits électriques nécessaires au fonctionnement du système de démarrage. La conception assure une installation simple lors d’un remplacement ou d’une réparation du système électrique du tracteur.
Pour une utilisation adaptée aux environnements agricoles, l’interrupteur bénéficie d’une résistance aux projections d’eau conforme à la norme DIN 40050 – indice de protection IP63. Un capuchon antipoussière protège également le mécanisme interne contre les poussières et les salissures fréquentes dans les exploitations agricoles.
Ce modèle est fourni avec deux clés de sécurité réversibles surmoulées en maillechort. Le système correspond au numéro de clé 14603. Les clés permettent le verrouillage central du dispositif et assurent le contrôle de l’accès à la mise en route du tracteur.
Cet interrupteur correspond à plusieurs références d’origine constructeur, notamment 20500101, 180044, 01182528, 01175809 et 01176269 pour certaines applications sur tracteurs Deutz. Il correspond également aux références 1532371C2, 1532371C1, 1532372C1, 3399520R1, 3405762R1, B2741647, M2741611, P2741611 et P2741647 utilisées sur différents modèles de tracteurs Case IH.
Ce composant appartient à la catégorie des pièces électriques de commande et de démarrage utilisées sur les machines agricoles. Le remplacement d’un interrupteur de démarrage défectueux permet de restaurer le fonctionnement normal du circuit électrique et d’éviter les problèmes de démarrage du moteur.
Ce modèle est compatible avec de nombreux tracteurs Deutz (séries DX, AgroXtra, AgroPrima, AgroCompact, Actor, Intrac, Topliner, Powerliner, Starliner et autres) ainsi qu’avec différents tracteurs Case IH tels que les séries 85, XL, B-Familie, C-Familie, Compact ou CS.
Un tableau de compatibilité détaillé est disponible ci-dessous.
