Type de pièce : faisceau électrique principal de tracteur
Version : circuit électrique avec dynamo, sans boîte à fusibles.
Fonction : distribution du circuit électrique entre moteur, tableau de bord et éclairage
Emplacement : circuit électrique principal du tracteur
Compatibilité : tracteurs Ford séries 2000, 3000, 4000 et 4100
Références OEM : C5NN14N104R, C9NN14A103B

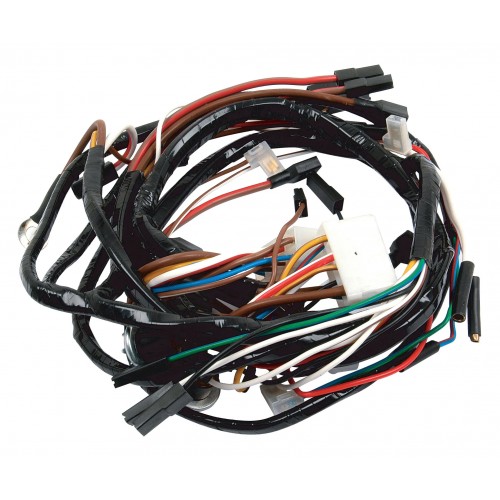

Ce faisceau électrique principal version dynamo est conçu pour les tracteurs Ford 2000, 3000, 4000 et 4100. Il correspond aux références d’origine C5NN14N104R et C9NN14A103B utilisées sur ces modèles.
Cette pièce appartient à la catégorie électricité tracteur – faisceaux et câblage. Elle assure la liaison du circuit électrique entre les différents équipements du tracteur, notamment le moteur, les instruments du tableau de bord et le système d’éclairage.
Il s’agit d’un faisceau destiné aux tracteurs équipés d’une dynamo. Cette version est différente des faisceaux prévus pour les modèles équipés d’un alternateur. Il est également important de noter que ce modèle est destiné aux tracteurs sans boîte à fusibles.
Le faisceau constitue l’élément central du circuit électrique du tracteur. Il regroupe l’ensemble des câbles permettant de relier les principaux organes électriques entre eux afin d’assurer le bon fonctionnement du démarrage, du système de charge et des instruments de contrôle.
Les connexions du faisceau comprennent notamment les câbles destinés au démarreur, permettant la mise en route du moteur, ainsi qu’à la bougie de préchauffage, utilisée pour faciliter le démarrage dans certaines conditions.
Le faisceau comprend également les connexions nécessaires aux éléments de surveillance moteur. Il relie notamment la jauge de température moteur ainsi que le contacteur de pression d’huile, permettant l’affichage des informations au tableau de bord.
Dans le cadre du circuit de charge, ce faisceau comporte les connexions vers la dynamo, utilisée sur ces versions de tracteurs pour recharger la batterie pendant le fonctionnement du moteur. Le faisceau relie également les éléments du tableau de bord associés au système de charge, notamment le voyant de charge batterie.
Le circuit d’éclairage du tracteur est également intégré dans ce faisceau. Il comprend les connexions destinées aux phares avant comprenant les feux de route et les feux de croisement, ainsi qu’aux feux de position. L’ensemble est commandé via l’interrupteur d’éclairage situé sur le tableau de bord.
Au niveau du poste de conduite, ce faisceau assure également les connexions nécessaires au tableau de bord. Il comprend notamment les câbles permettant le fonctionnement :
– du voyant de pression d’huile
– du voyant de charge batterie
– de l’éclairage du tableau de bord
– de la jauge de température moteur
– du stabilisateur de tension des instruments
Le faisceau comporte également la connexion vers le contact de sécurité de démarrage, dispositif participant à la sécurité lors de la mise en route du tracteur.
Grâce à son rôle central dans le fonctionnement du système électrique, le faisceau principal de câblage est une pièce essentielle pour maintenir la fiabilité électrique du tracteur. Un faisceau défectueux peut provoquer des défauts d’instruments, des problèmes de démarrage ou des dysfonctionnements de l’éclairage.
Ce modèle permet le remplacement du faisceau d’origine correspondant aux références C5NN14N104R et C9NN14A103B utilisées sur les tracteurs Ford des séries 2000, 3000, 4000 et 4100.
Un tableau de compatibilité détaillé est disponible ci-dessous.
Ce faisceau électrique est particulièrement adapté pour la réparation, la restauration ou la remise en état du circuit électrique des tracteurs Ford équipés d’un système de charge par dynamo.
Type de pièce : faisceau électrique principal de tracteur
Version : circuit électrique avec dynamo, sans boîte à fusibles.
Fonction : distribution du circuit électrique entre moteur, tableau de bord et éclairage
Emplacement : circuit électrique principal du tracteur
Compatibilité : tracteurs Ford séries 2000, 3000, 4000 et 4100
Références OEM : C5NN14N104R, C9NN14A103B
